491

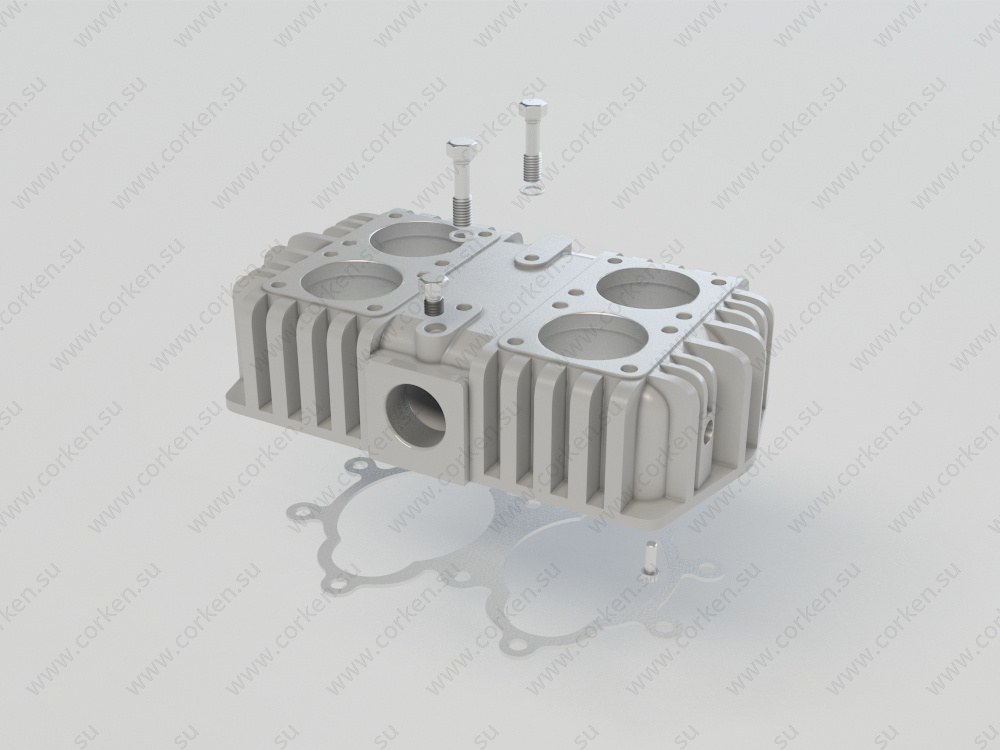

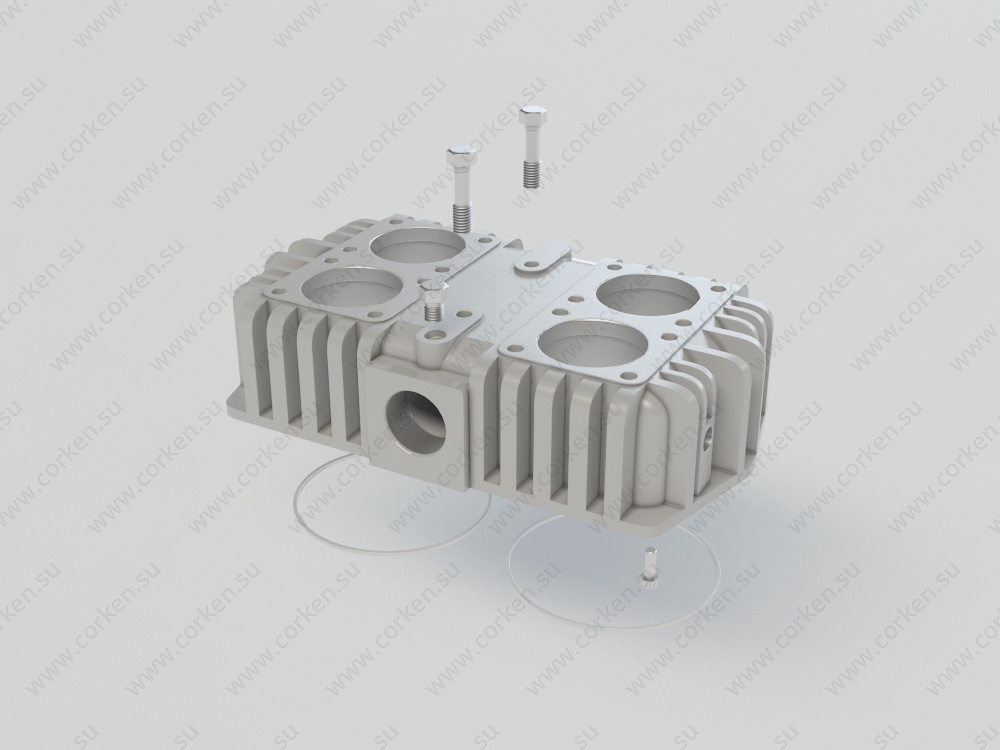

Узел головки (490 и 491)

Головка—ковкий чугун (491)

Прокладка головки (490 и 491)

Трубная заглушка—1/4” NPT

Центральный болт головки

Прокладка центрального болта головк (медь)Прокладка центрального болта головки (сталь)

Болт, 7/16-14 x 1-1/4” ферритовая головка (490 и 49 предшествующий серийному номеру FZ44188)Болт, 7/16-14 x 1-1/2” ферритовая головка (491 серийный номер FZ44188 и позднейший)

491 Узел головки

Головка—ковкий чугун (491)

Кольцевое уплотнение (491)

Трубная заглушка—1/4” NPT

Центральный болт головки

Болт, 7/16-14 x 1-1/4” ферритовая головка (490 и 49 предшествующий серийному номеру FZ44188)Болт, 7/16-14 x 1-1/2” ферритовая головка (491 серийный номер FZ44188 и позднейший)

F491 Узел головки

Головка—фланец ANSI (F491)Фланцевая головка – только спец.. Din (F492)

Кольцевое уплотнение (491)

Трубная заглушка—1/4” NPT

Центральный болт головки

Прокладка центрального болта головки (медь)Прокладка центрального болта головки (сталь)

Болт, 7/16-14 x 1-1/4” ферритовая головка (490 и 49 предшествующий серийному номеру FZ44188)Болт, 7/16-14 x 1-1/2” ферритовая головка (491 серийный номер FZ44188 и позднейший)

Узлы прижима клапанов

Головка—ковкий чугун (491)

Гайка винта клапана

Прокладка (сталь) Прокладка (медь)Прокладка (чугун)

Прижимной винт клапана

Плита крышки клапана

Кольцевое уплотнение для плиты крышки

Распорка клапана

Корпус

Прокладка клапана (алюминий)

Прокладка клапана (медь)

Прокладка клапана (чугун)

Болт (7/16-14 x 1-1/4” шестигранная головка)

Узел всасывающего клапана (см. ссыл. No 7, 17, 18, 20, 21(2), 22, 23, 24)Аналогично 2439-X, но с медными прокладкамиАналогично 2439-X,
но с прокладками из
свинцового чугуна

Узел нагнетательного клапана (см. ссыл. No 7, 17, 18, 20, 21(2), 22, 26, 25)Аналогично 2439-X, но с медными прокладкамиАналогично 2440X,
но с прокладками из
свинцового чугуна

Узел всасывающего клапана (спец.. 3) с алюминиевыми прокладкамиАналогично 2532-1X, но с медными прокладкамиАналогично 2532-1X, но с прокладками из
свинцового чугуна

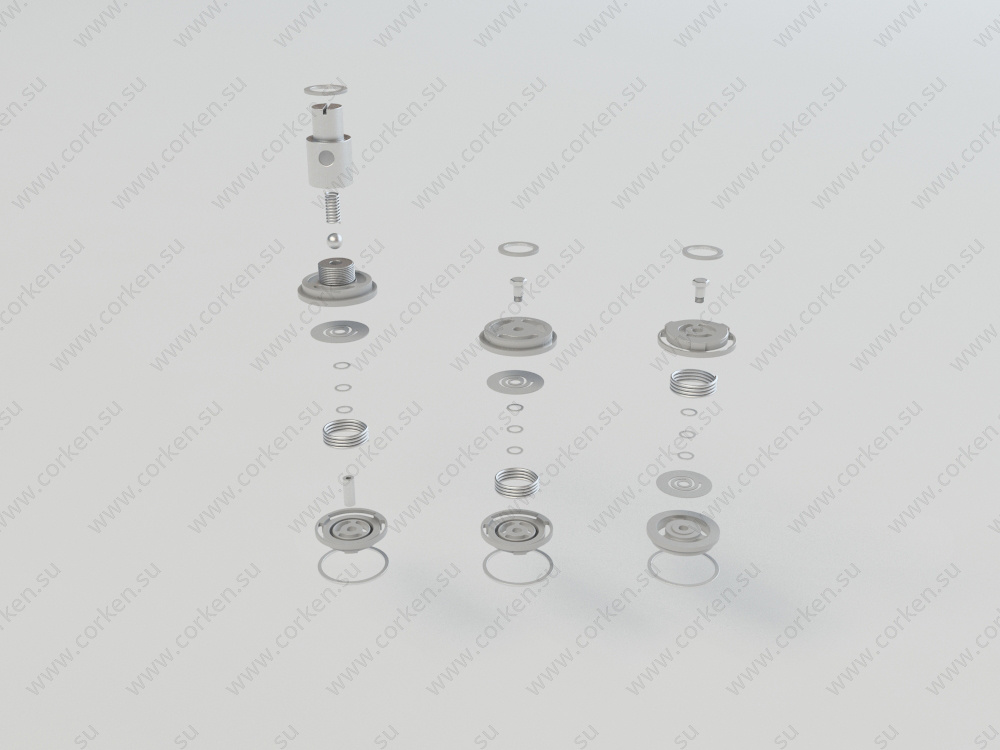

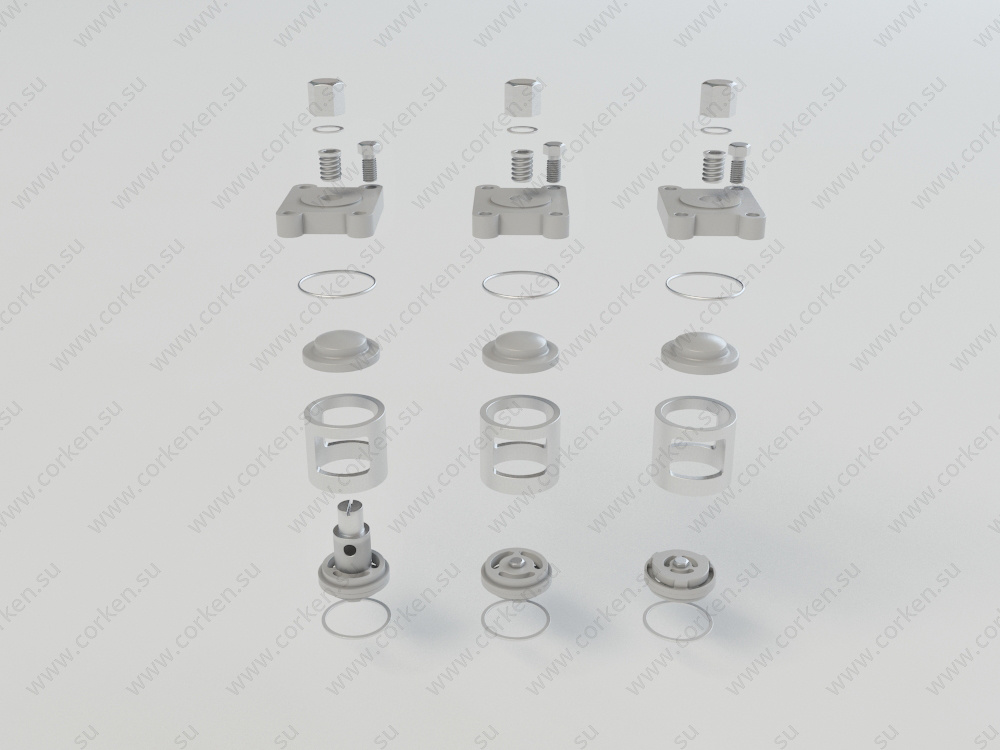

Узлы клапанов

Прокладка (сталь) Прокладка (медь)Прокладка (чугун)

Прокладка клапана (алюминий)

Прокладка клапана (медь)

Прокладка клапана (чугун)

Болт

Седло клапана на стороне всасывания

Плита клапана

Распорка (две на клапан)

Шайба

Пружина клапана

Шайба

Демпфер клапана на стороне всасывания

Демпфер клапана на стороне нагнетания

Седло клапана на стороне нагнетания

Регулировочный винт

Пружина редукционного шара

Редукционный шар

Седло клапана на стороне всасывания

Шток клапана на стороне всасывания

Демпфер клапана на стороне всасывания

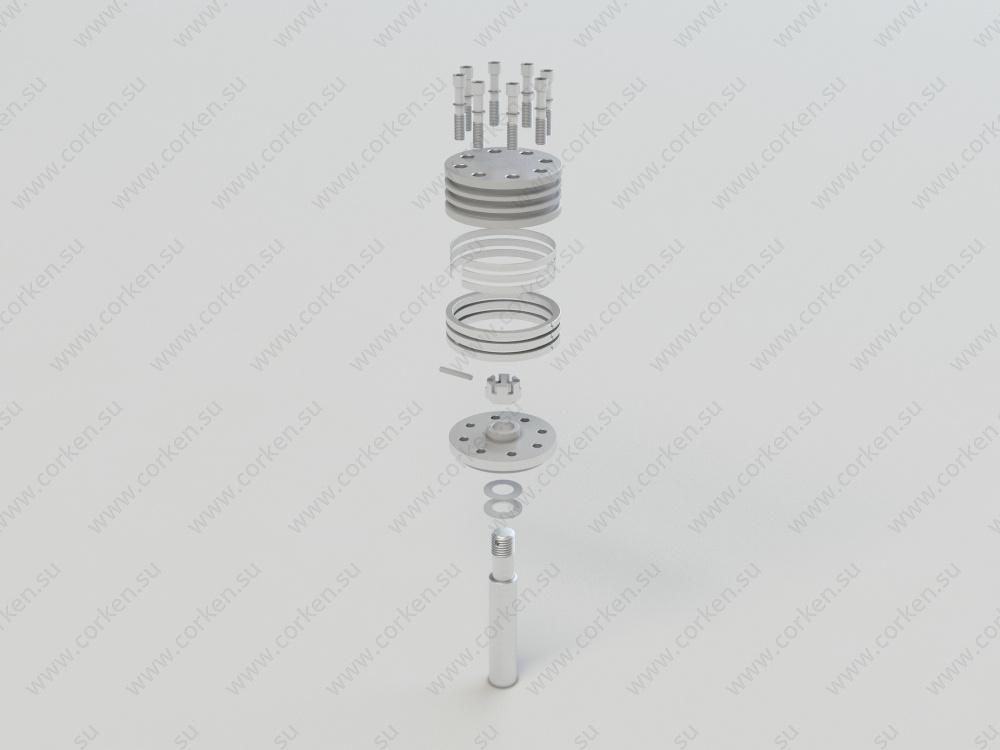

Поршень

Винт, с головкой под внутренний шестигранникВинт, с головкой под внутренний шестигранник

Головка, чугун

Расширитель кольца

Поршневое кольцо

Контргайка

Стопорный штифтШайба

Площадка поршня

Регулировочная шайба, толстаяРегулировочная шайба, толстая

Упорная шайба

Поршневой шток

Узел набивки

Цилиндр (491 с/кольцевым уплотнением)

Кольцевое уплотнение для цилиндра

Стопорное кольцо

Шайба

Пружина набивки

Шайба сальника

Охватываемое кольцо набивки

Кольцо набивки

Охватывающее кольцо набивки

Прижимной винт картриджа

Картридж сальника

Регулировочный винт

Кольцевое уплотнение (картридж набивки)

Направляющая поперечины

Прокладка картера

Набор набивки

Блокировочное устройство

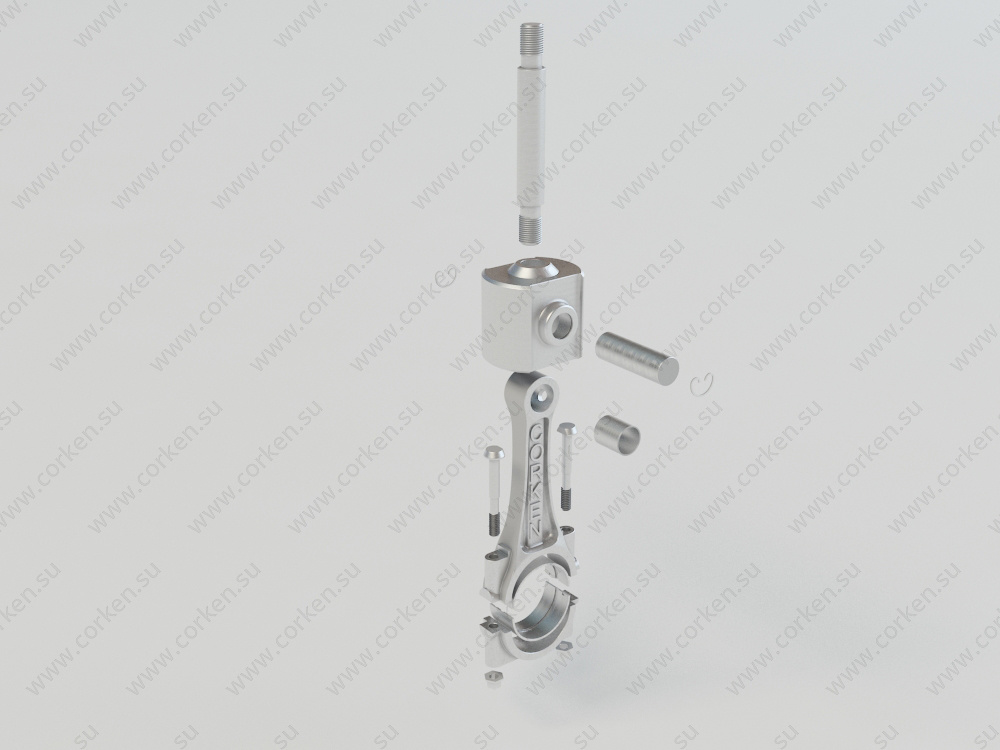

Узел соединительного штока

Узел поперечины

Стопорное кольцо

Поршневой палец

Втулка поршневого пальца

Болт

Узел соединительного штокаСоединительный шток

Подшипник соединительного штока

Гайка

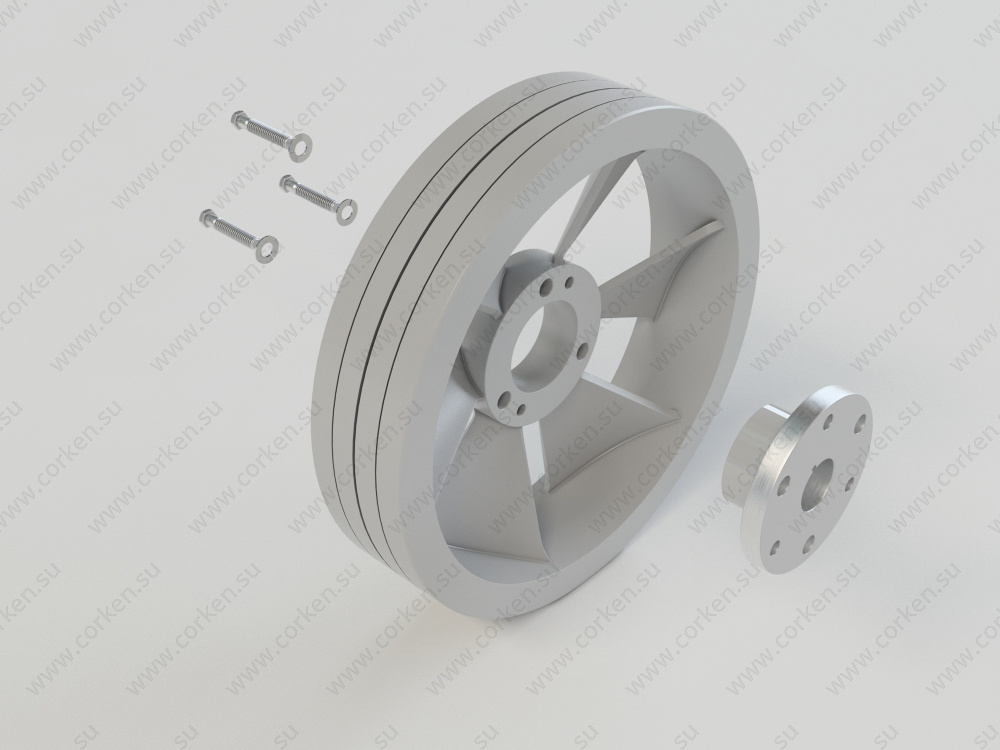

Узел маховика

Узел маховика
маховик: наружный диаметр 16”,
3 паза (# 2549)
Ступица с тремя болтами
и стопорными
шайбами
(# H SF-1,375)

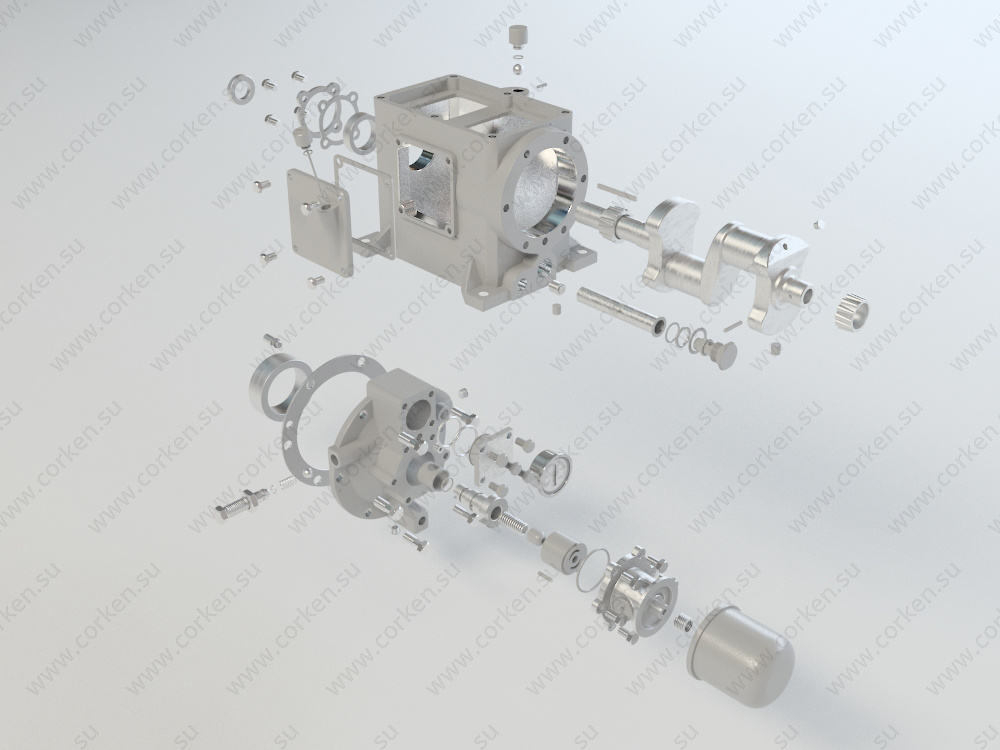

Узел картера

Масляное уплотнение

Винт с шестигранной головкой 3/8-16 x 3/4

Винт с шестигранной головкой 5/16-18 x 3/4

Крышка подшипника

Регулировочная шайба подшипника (0,005)Регулировочная шайба подшипника (0,007)Регулировочная шайба подшипника (0,020)

Чашка подшипника

Масляный щуп

Прокладка инспекционной плиты картера

Инспекционная плита картера

Кольцевое уплотнение
(масляный щуп и вал насоса)

Картер

Крышка сапуна

Кольцевое уплотнение (крышка сапуна)

Шар сапуна

Роликовый штифт

Шпонка картера

Конус подшипника

Узел коленчатого вала
с 1284 (2), 1286,
1499, 1501,
1503, 2590Узел
удлиненного
коленчатого вала
с 1284 (2), 1286,
1499-S, 1501,
1503, 2590

Жиклер коленчатого вала (2)

Конус подшипника

Приводной штифт вала насоса

Заглушка коленчатого вала (в зависимости
от конструкции)Трубная заглушка (в зависимости
от конструкции

Винт сетки фильтра

Прокладка винта сетки фильтра

Кольцевое уплотнение (сетка фильтра)

Шайба сетки фильтра

Сетка масляного фильтра

Трубная заглушка

Трубная заглушка - 3/8 NPT

Регулировочный винт редукционного клапана

Контргайка регулировочного винта

Кольцевое уплотнение
(регулировочный винт
редукционного клапана)

Пружина редукционного клапана

Шар редукционного клапана

Чашка подшипника

Узел клапана выпуска воздуха с 2961, 2962, 2963

Прокладка опоры подшипника

Кольцевое уплотнение
(корпус запорного элемента)
(необходимо 2)
(только спец. 3,
4, 8, 9)

Узел крышки запорного элемента

Болт, 1/4-20 x 1/2

Манометр масла

Кольцевое уплотнение (крышка насоса)

Узел масляного фильтра - внешний

Трубная заглушка - 1/16 NPT, промывное уплотнение

Болт, 3/8-16 x 1, шестигранная головка

Втулка вала насоса

Переходник вала насоса

Пружина масляного насоса

Направляющая пружины

Узел масляного насоса

Штифт крышки насоса с 2848-X2848-X крышка насоса (включает штифт)
