891

Головка

Крышка цилиндра

Головка цилиндра - 4-1/2”

Болт, 1/2 - 13 x 1-1/2” с шестигранной головкой Gr 5
(крутящий момент затяжки 65 фут•фунтов)

Регулировочная шайба (тонкая)

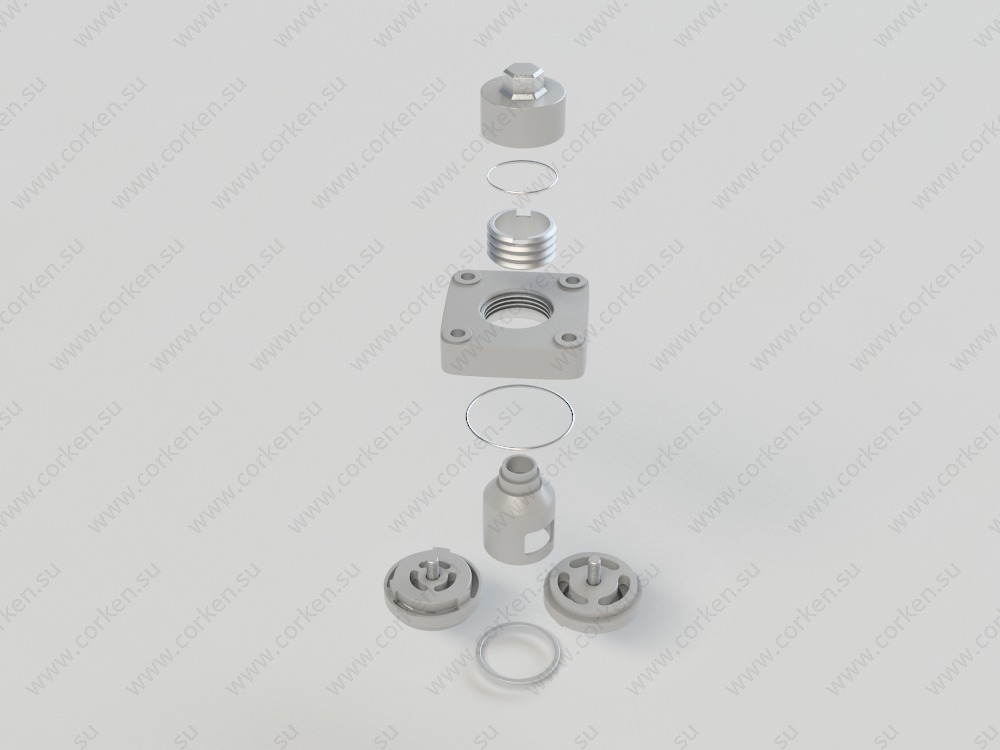

Узел прижима клапанов

Крышка клапана

Кольцевое уплотнение

Прижимной винт

Плита крышки клапана

Кольцевое уплотнение

Корпус клапана

Узел клапана на стороне всасывания (6”)

Узел на стороне нагнетания (6”)

Узел клапана на стороне всасывания (6”)

Болт, 7/16 - 14 x 1-1/2” с шестигранной головкой
(крутящий момент затяжки 37 фут•фунтов)

Узлы клапанов

Седло клапана (6”)

Шпилька

Плита клапана, внешняя

Плита клапана, внутренняя

Пружина

Демпфер клапана (6”)

Набор для ремонта клапана (1-ая стадия)

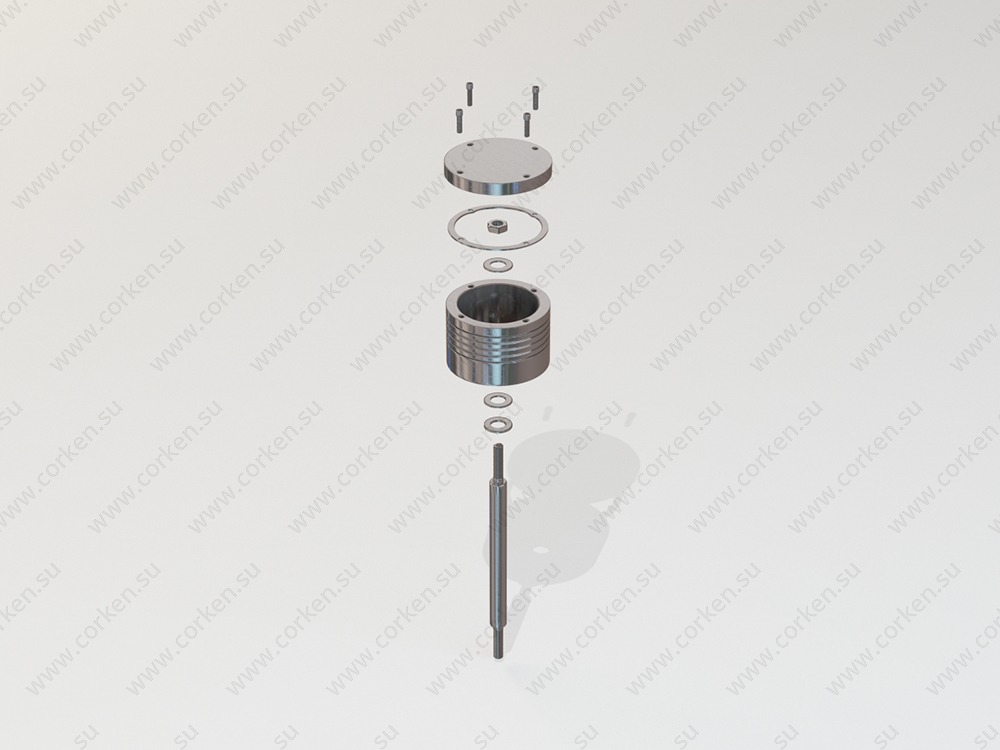

Поршень

Винт, orlo gr. 8 (крутящий момент затяжки 8 фут•фунтов)

Крышка поршня

Регулировочная шайба (толстая)

Регулировочная шайба (тонкая)

Контргайка (крутящий момент
затяжки 150 фут•фунтов)

Упорная шайба

Фланец (впуск/выпуск)

Поршневые кольца (PTF)Поршневые кольца (сплав)Поршневые кольца (PeeK)

Расширитель кольца

Регулировочная шайба (толстая)

Тюбик фиксатора резьбовых
соединений - 620

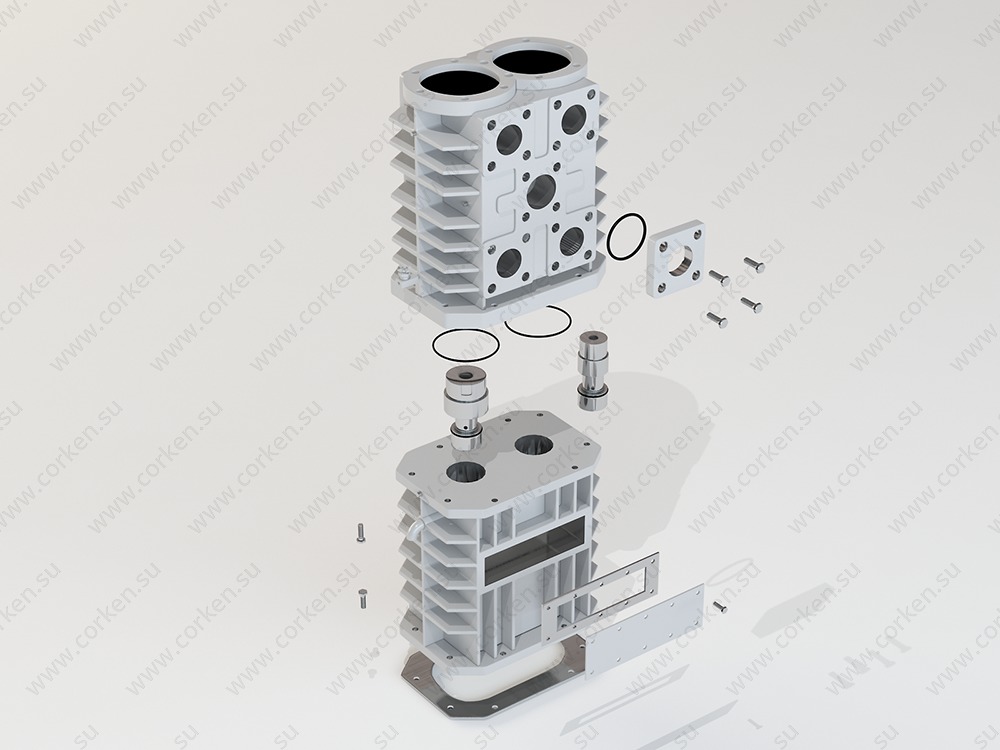

Узел направляющей
поперечины №1

Цилиндр

Сливной клапан (смазываемые модели)

Ниппель, 1/4" чх окружение

Кольцевое уплотнение для цилиндра

Трубная заглушка 1/4" NPT

Болт, 1/2” 13 x 1-3/4” 24
шестигранная головка gr 5

Фланец (впуск/выпуск)

Кольцевое уплотнение для фланца

Роликовый штифт

Направляющая поперечины

Коленчатый патрубок, 1/4” NPT
шестигранная головка

Бирка

Прокладка картера

Прокладка, инспекционная крышка

Инспекционная крышка

Болт, 10 - 24 x 1/4”

Узел направляющей
поперечины №2

Втулка сальника

Крышка набивки (не включена в набор набивки 3810

Сегментированная пара набивки (радиальная)

Сегментированная пара набивки (тангенциальная)

Втулка сальника

Крышка набивки (не включена в набор набивки 3810)

Сегментированная пара набивки (радиальная

Сегментированная пара набивки (тангенциальная - тангенциальная)

Подпорное кольцо

Шайба

Пружина

Охватываемое кольцо набивки

Кольцо набивки

Охватывающее кольцо набивки

Кольцевое уплотнение

Винт, 1/4-20 x 1” с внутренним шестигранником

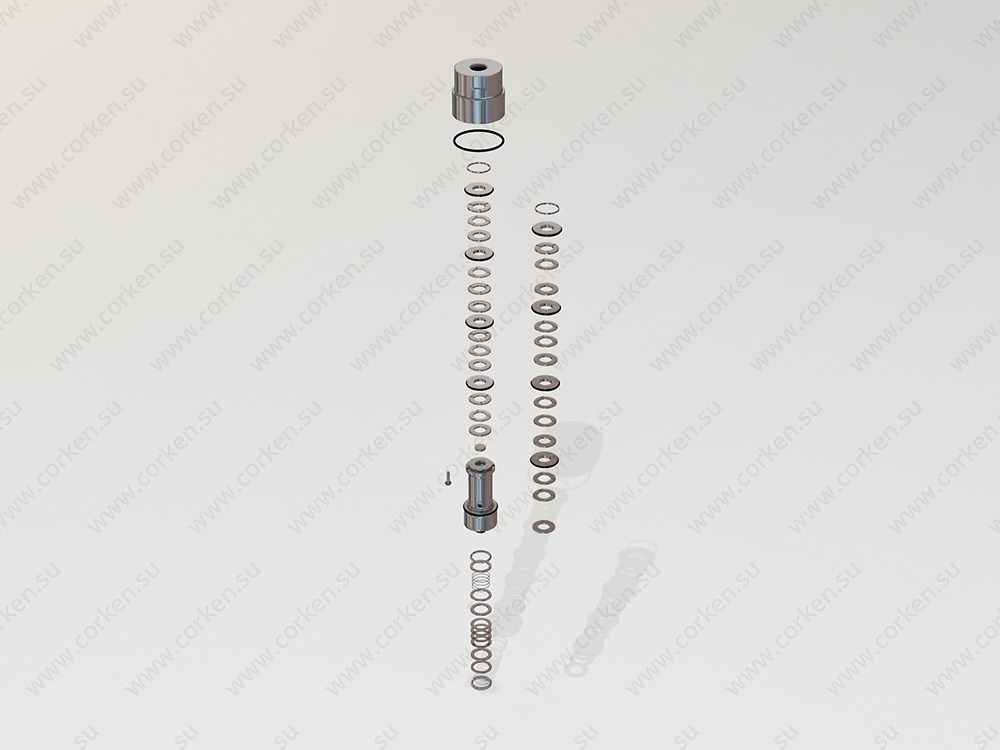

Набор набивки

Кольцевое уплотнение чашки

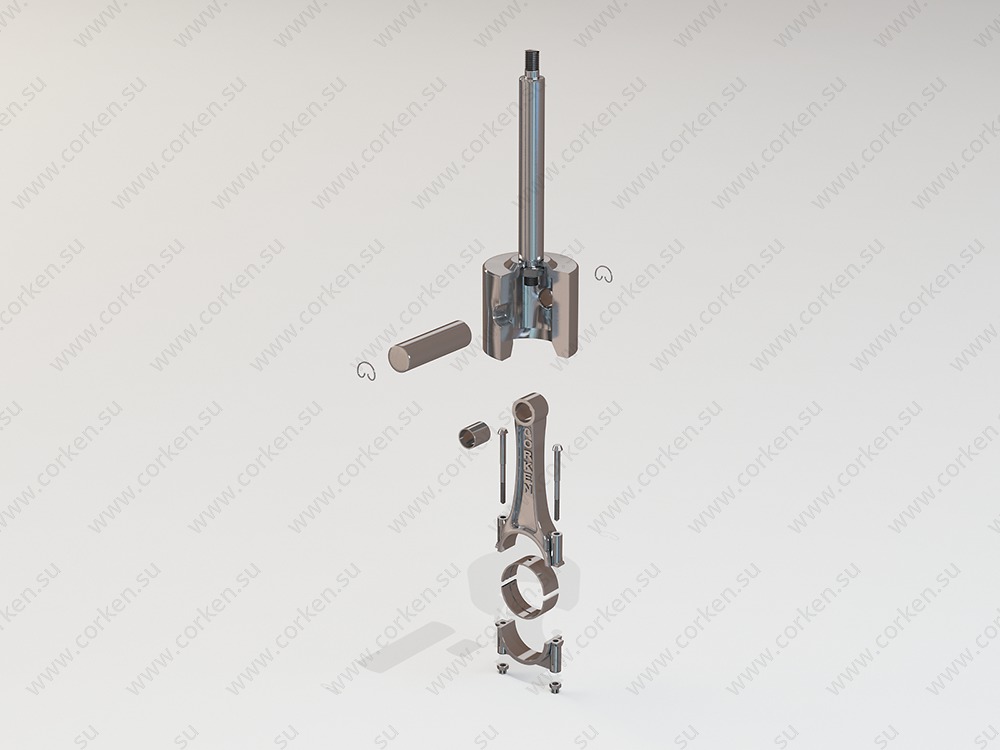

Соединительный шток

Узел поперечины

Стопорное кольцо

Поршневой палец

Втулка поршневого пальца

Болт

Узел соединительного штока

Соединительный шток

Подшипник соединительного штока

Гайка

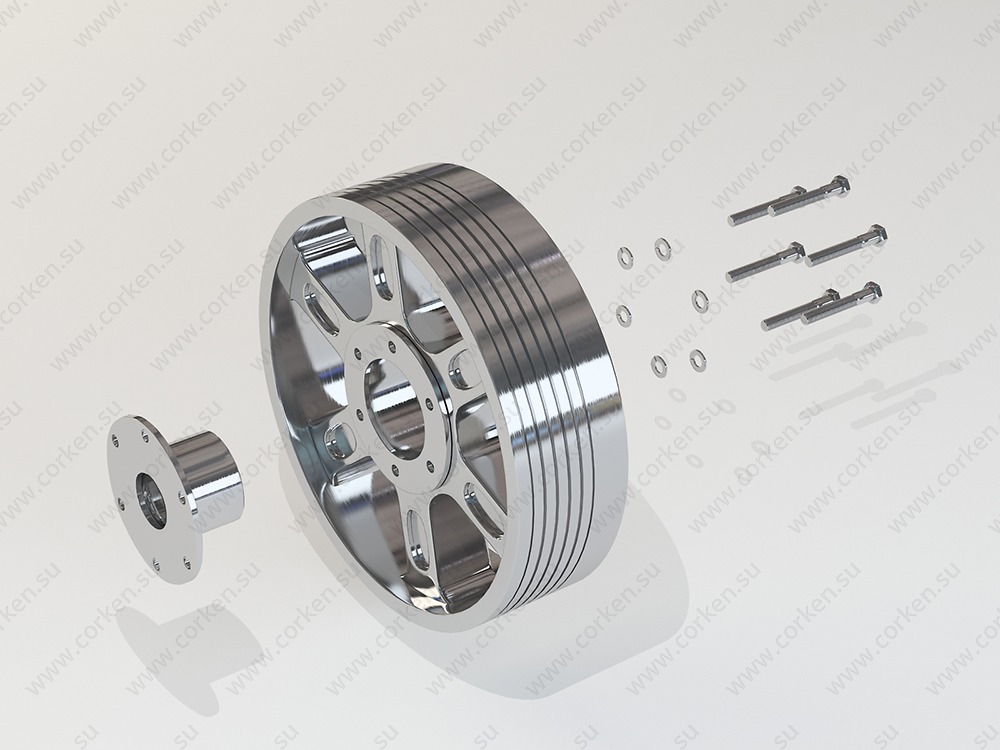

Маховик

Узел маховика маховик:
наружный диаметр 21,2",
5 пазов (# 3852)
Ступница с тремя
болтами и
стопорными
шайбами
(# H e-2,125)

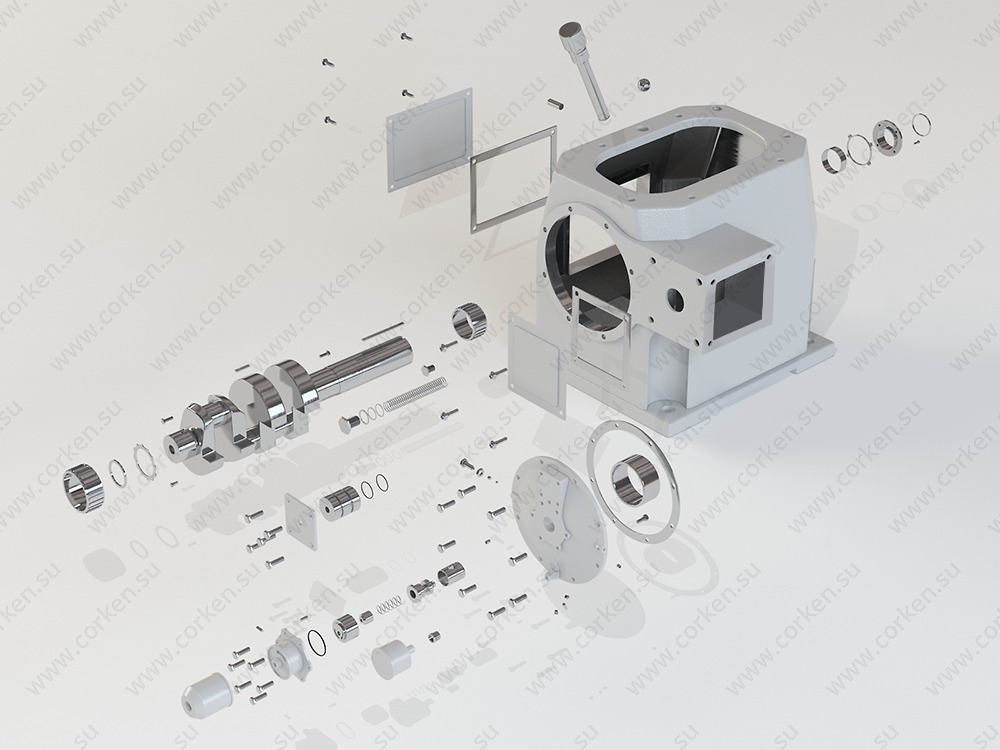

Картер

Конус подшипника

Распорка

Приводная звездочка

Жиклер коленчатого вала

Приводной штифт

Палец шарнира

Коленчатый вал

Шпонка маховика

Конус подшипника

Узел коленчатого вала

Болт, 5/16 - 18 x 3/4”, шестигранная головка

Инспекционная крышка

Прокладка инспекционной крышки

Кольцевое уплотнение

Узел масляного щупа (с/кольцевым уплотнением)

Шар сапуна

Чашка подшипника

Регулировочная шайба подшипника (0,005)Регулировочная шайба подшипника (0,007)Регулировочная шайба подшипника (0,020)

Крышка подшипника

Масляное уплотнение

Винт фильтра

Прокладка, фильтр

Кольцевое уплотнение

Шайба

Сетка масляного фильтра

Трубная заглушка, 1/2” NPT сталь

Картер

Болт, 3/8 - 16 x 1” с шестигранной головкой Gr. 5

Крышка доступа Винт, 1/4 -

20 x 3/8” Прокладка

Крышка доступа

Узел крышки запорного элемента

Болт, 1/4 - 20 x 1/2” с шестигранной головкой

Крышка запорного элемента

Корпус запорного элемента

Кольцевое уплотнение

Регулировочный винт редукционного клапана

Кольцевое уплотнение

Контргайка регулировочного винта

Пружина редукционного клапана

Шар редукционного клапана

Узел переходника масляного фильтра (со/штифтом)

Кольцевое уплотнение

Узел масляного насоса

Направляющая пружины

Пружина масляного насоса

Переходник вала насоса

Кольцевое уплотнение

Втулка вала насоса

Трубная заглушка, 1/16 NPT, промывное уплотнение

Чашка подшипника

Манометр масла

Втулка, 1/8 x 1/4 NPT

Опора подшипника

Трубная заглушка, 1/4 NPT, промывное уплотнение

Прокладка опоры подшипника

Узел клапана выпуска воздуха

Трубная заглушка, 1/8 NPT, промывное уплотнение

Фильтр

Штифт крышки насоса (включен с/4222-X)

Узел опоры подшипника
